精密電鑄技術由于其優秀的寬厚比被優選用于如下應用:

1.半導體晶圓模闆;

2.芯片載闆ABF模闆;

3.MiNi LED模闆;

4.SMT精密模闆。

電鑄模闆優越性能

低結合力鎳質表面和錐形孔壁,有利FLUX及焊膏印刷;

高位置精度和開孔精度,有利于海量裸晶片精确定位;

金屬原子逐層沉積,孔側壁光滑,保證印刷效果;

鎳合金硬度材料 :340~380HV和450~550 HV

開孔尺寸精度 :  ±0.003 - 0.005 mm ;

位置最大偏差 :  ± 1 %mm;

厚度誤差 ±0.003- 0.005 mm ;

孔壁粗糙度 : < 0.0002 mm



公司電鑄核心競争力



公司結合本身技術特點及行業應用經驗,秉承高品質适中價位,設計專業,快速服務的經營宗旨,具有獨特的核心競争優勢。

公司秉承規範的質量管理體系,實行全流程質量監控手段并推行持續改善理念,力求品質零缺陷。


1.半導體晶圓模闆

三大優勢:

1. 可滿足厚度均勻性較高的助焊劑的印刷;

2.可取代真空植球機, 一次性大批量對錫球的 準确高精度置放 ;

3.可滿足錫球凸點無鉛焊膏的精确印刷, 使凸點的尺寸均勻性得到保證 。


電鑄模闆與精密BUMP植球印刷


電鑄模闆優異性能



六大優勢:

1.确保FLUX印刷量的控制及精确位置

2.精确定位所有BALL錫球的置放

3.确保每個PAD 上焊錫的印刷量的均勻性

4.開孔孔壁光滑,不劃傷錫球表面

5.模闆反面呈鏡面光滑, 适合免清洗工藝

6.非常适合無鉛焊膏印刷



電鑄模闆開孔設計

一、印刷焊膏制作BUMP凸點:

       電鑄模闆開孔設計标準:面積比> 0.66, 寬厚比 > 1.5 :

       D2*T*85%=4/3*r3*80%  其中( T=d/2+0.02~0.03)

       D為鋼闆開孔直徑, T為鋼闆厚度,d為錫球半徑。

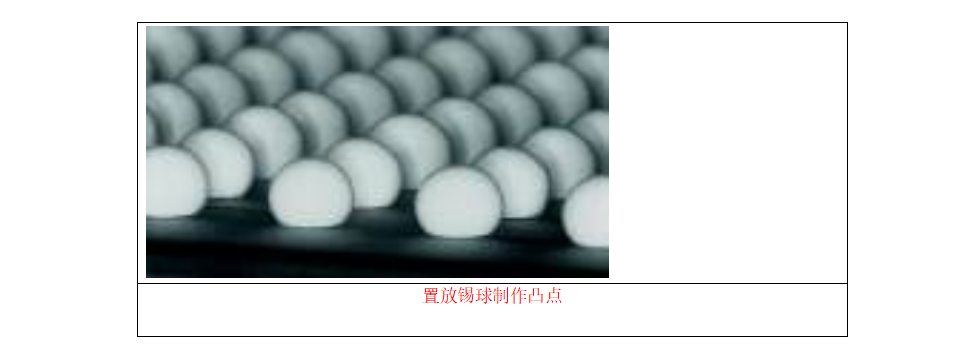

二、植球BALL制作BUMP凸點:

       植球鋼闆:開孔直徑D=錫球直徑+0.035~0.05 mm

                 鋼闆厚度t= 1/2*錫球直徑+0.03~0.05mm

       FLUX鋼闆:開孔面積=PAD面積*(40%~50%)

                 鋼闆厚度t=0.03~0.05mm



高品質晶圓 印刷模闆

1, FLUX 網版可保證最佳體積的膠量印刷;

2, 植球鋼闆可保證每個BGA 錫球的精确定位  ;

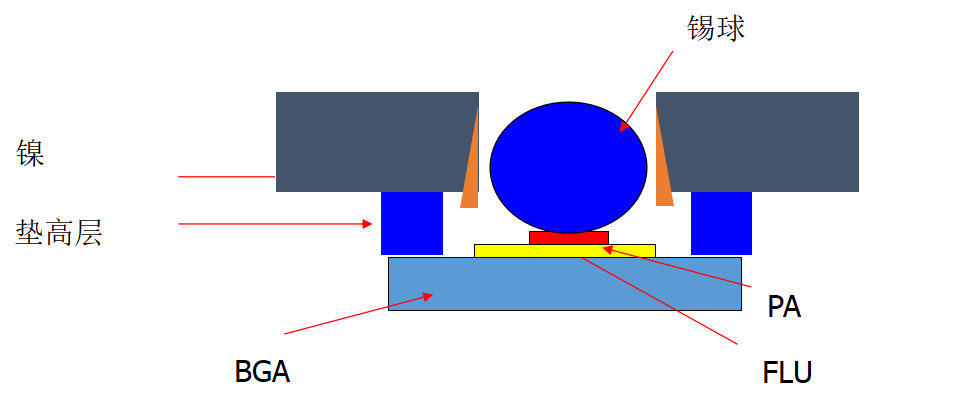

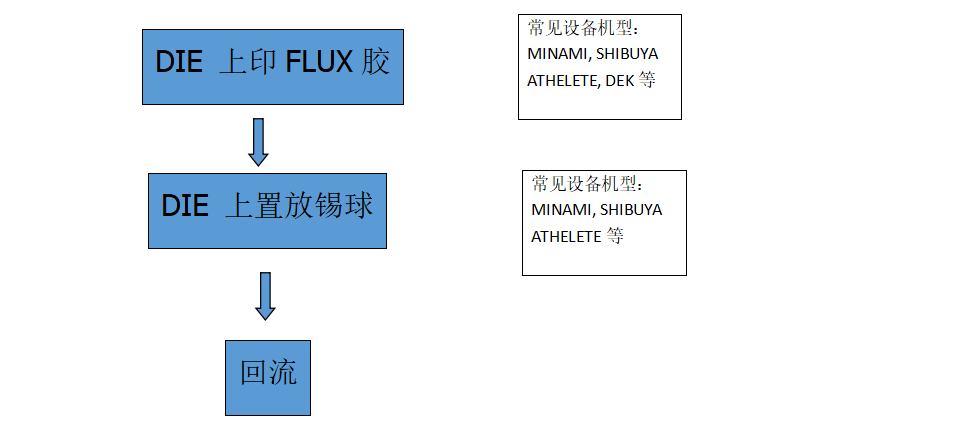

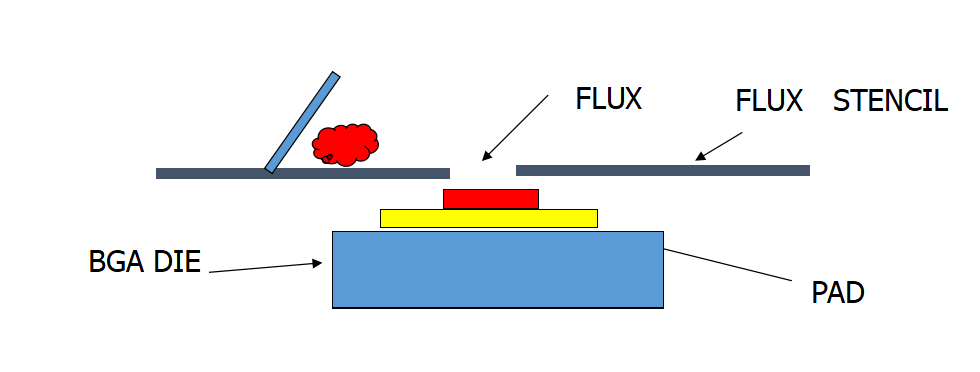

植球工藝流程




DIE 上印刷FLUX 膠



DIE 上置放BGA錫球

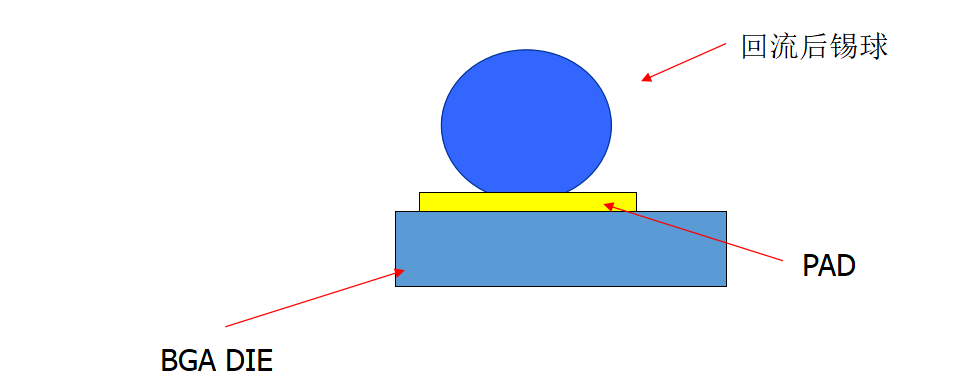

回流


電鑄模闆應用産品

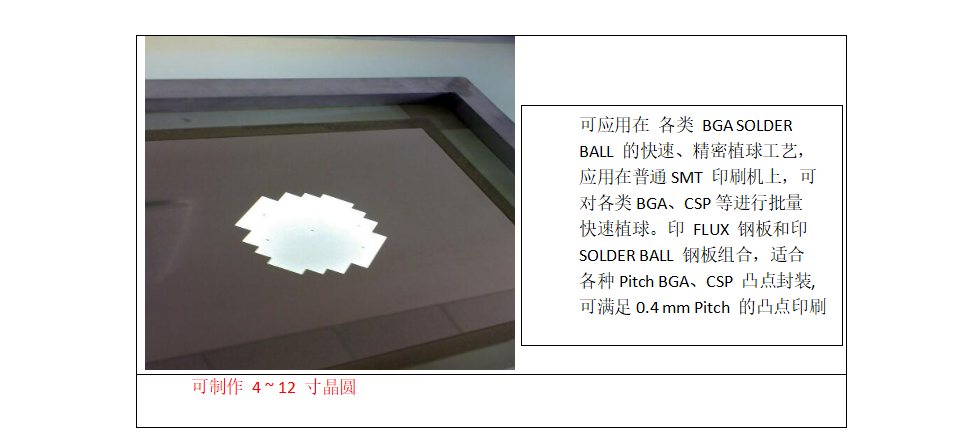

我公司植球模闆可廣泛應用于6寸,8寸,12寸晶圓的封裝植球,

技術規格涵蓋0.30.40.50.8及以上PITCH 封裝,錫球大小

有0.06-0.15 mm0.200.250.300.35及以上産品植球。




植球鋼闆之二-- FLUX 模闆 及 BALL植球模闆


2.芯片載闆ABF模闆


先進封裝技術包括FC BGA、FC QFN、2.5D/3D、WLCSP、Fan-Out等多種形式,其中,FCBGA憑借內部采FC、外部采BGA的封裝方式,成為目前主流的封裝技術。作為ABF載闆應用較多的封裝技術,FCBGA I/O數量達到32~48,因而擁有非常優異的性能與成本優勢。此外,2.5D封裝的I/O數量也相當高,是2D FC封裝的數倍以上,在顯著提升高階芯片效能的同時,所需的 ABF載闆也變得更為複雜。

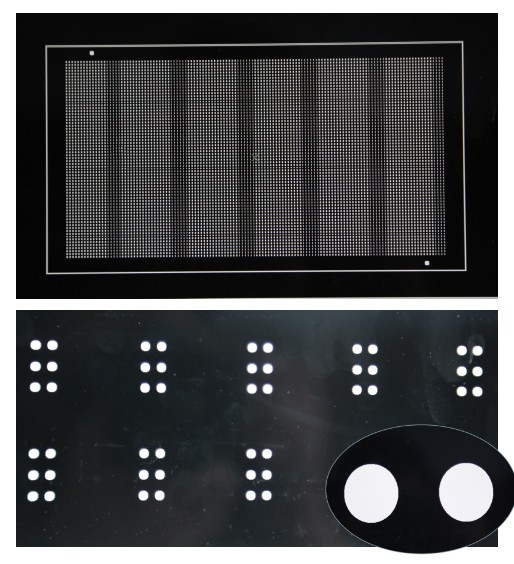

3.MiNi LED模闆


便攜電子産品、汽車電子、戶外大型平闆顯示等的大量應用需求使MiNi LED 持續走紅,電鑄模闆在有大量微小開孔的MiNi LED模組生産中表現出優秀的能力。


4.SMT精密模闆

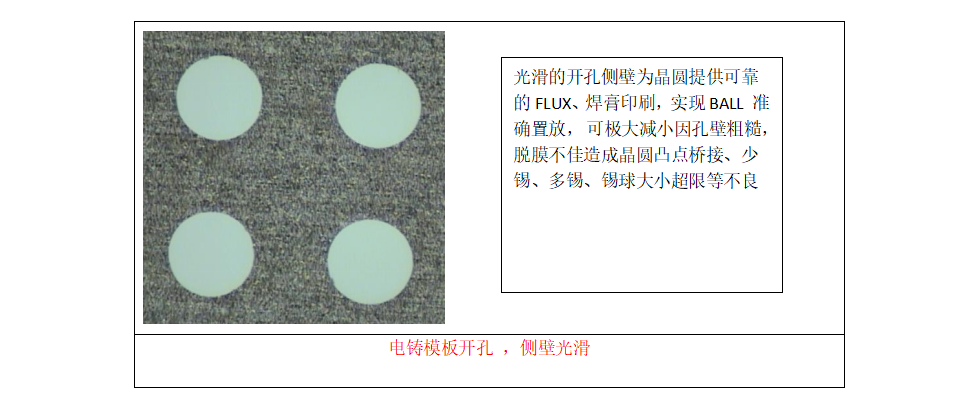

SMT印刷大量使用激光刻制模闆,包括納米鍍覆激光模闆。但當片狀料尺寸從公制0603(英制0201)、0402(英制01005),到03015(無對應英制),0201(英制008004),BGA球直徑0.25mm,間距0.3mm、0.25mm時,印刷脫模會不時面對困難,這時精密電鑄模闆光滑開孔的優點得到充分體現.



公司電鑄模闆的核心競争優勢體現在:


1. 專業的晶圓電鑄模闆設計/制造及品質管控能力 ;

2. 對客戶的快速反應 ;

3.更迅捷的交貨周期 ;

4.具有競争力的産品性價比。


如有需要請與我司聯系:
